鋰電涂布頭及切刀研磨利器-福裕數控磨床FSG-2048ADIV

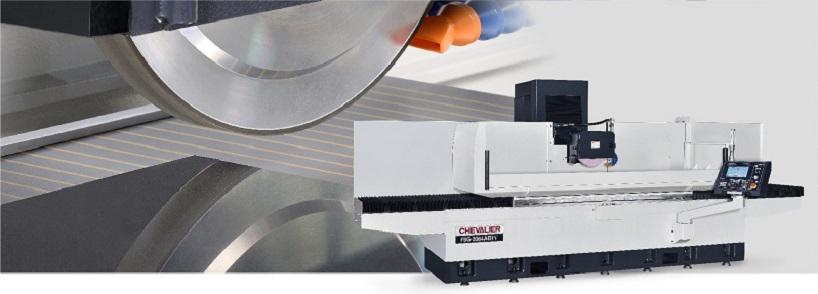

Chevalier全新設計的FSG-20/24ADIV數控平面磨床系列機種，擁有多項優良設計，包括全新的機身雙層結構，可承受重負荷的研磨及雙"V"滑軌設計，可確保平順、穩定的研磨運動。工作臺為全支撐設計，且油壓速度最大可達30 m/min，提高加工效率，另外也搭配整機同溫冷卻系統，大幅提升精度及穩定性。

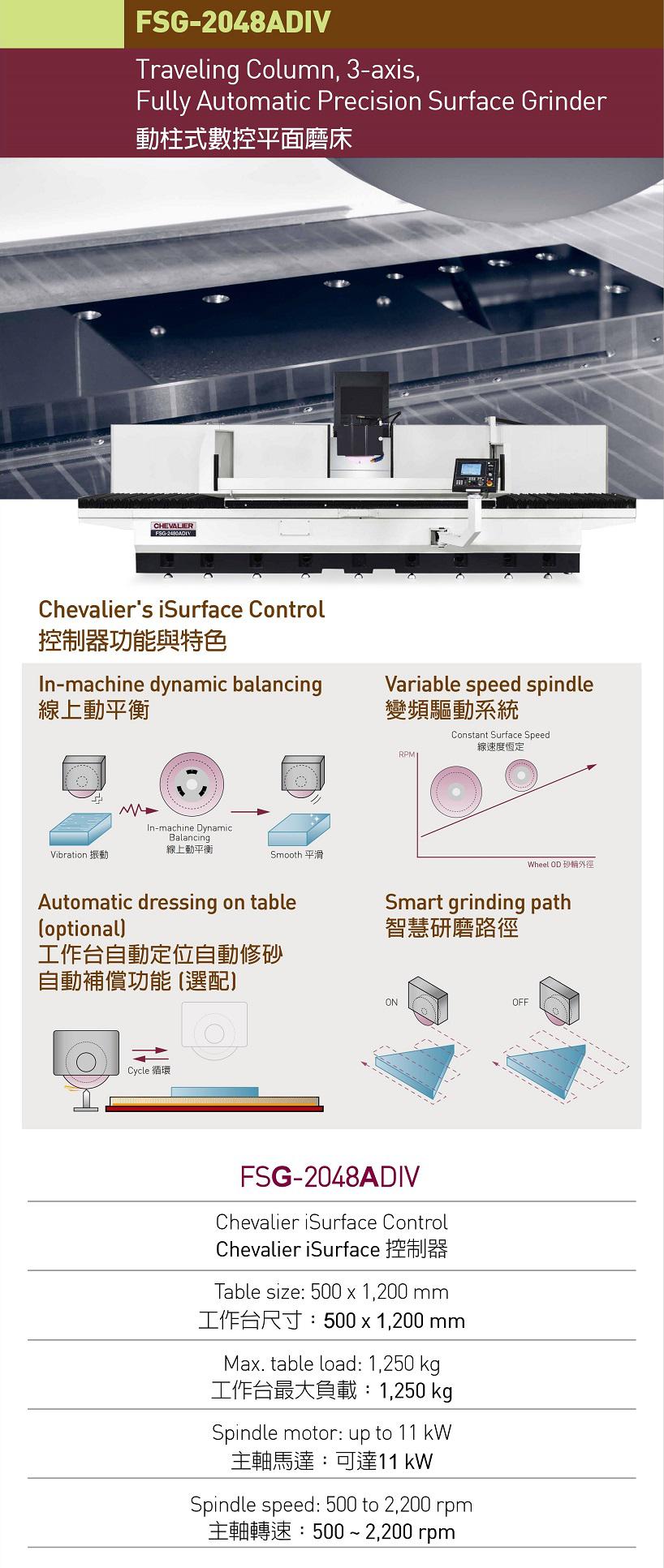

FSG-20/24ADIV動柱式數控平面磨床具有超乎預期的設計特色：包括iSurface擁有創新的手動在線動平衡、變頻驅動系統、加工砂輪線速度恒定、工作臺自動定位、自動修砂自動補償及智能研磨路徑功能等。

福裕FSG-20/24ADIV系列磨床設計背后的核心，是為滿足汽車、電動車、礦業、航空和零件加工業及未來的市場研磨需求。

同時因應大數據時代，福裕FSG-20/24ADIV 可選配獨家設計的智能機械通訊系統 (iMCS) 軟件，包括遠程機器監控、數據分析、警報歷史記錄和維護更新以提高整體設備效率 (OEE)，并滿足客戶當前和未來市場需求及強化客戶機器使用效率。            機械結構

本機種經由有限元素分析及精密計算設計，以全新高剛性雙層結構機身、一體成型的軌道全支撐底座及采線性滑軌設計的后底座，穩固剛強的主體結構可承受重負荷研磨更高的磨削性能，整機同溫冷卻系統大幅提升精度及穩定性。

傳動機構

左右傳動采用雙"V"滑軌、雙油壓缸及低磨耗的循環油膜軌道潤滑系統。全新的機身升降機構，以線軌、滾珠螺桿和AC伺服馬達驅動。前后傳動是線軌與滾珠螺桿搭配，并結合AC伺服馬達以直傳的方式，提升磨削精度并可達成鏡面研磨效果。

在線動平衡

通過手動調整在線動平衡功能，操作人員藉此減少砂輪振動，消除工件表面震紋，提高工件質量。

變頻驅動系統

內建變頻驅動器，可調整主軸轉速，在不同情況下的使用條件，如工作臺自動定位自動修砂自動補償功能(選配)及表面研磨砂輪有優化的線速度表現，更符合節能省電之環保效益。

智能研磨路徑

結合福裕多年的研磨經驗與技術工藝，經由控制 器強大的演算功能，提供最佳的智能研磨路徑， 在研磨時自動偵測去除無效的切削行程，對于不 規則外型平面工件，可提升整體加工的效率。

機身結構與升降傳動機構

鑄件采雙層結構設計并經由有限元素分析及精密計算，達到機身輕量化及高結構剛性，提供更好的研磨效率和精度。升降傳動由C2級滾珠螺桿與蝸桿蝸輪機構配合AC伺服馬達驅動，扭力大、速度快和精確定位，搭配線性導軌，提高升降精度與最小單位0.0001 mm的精確定位

主軸設計

全新主軸采用穩固剛強的主軸座結構，主軸以六個P4級超精密斜角滾珠軸承支撐能承受重負荷研磨。同時連接主軸與馬達間的撓性聯軸器采精密平衡校正制程，可有效降低振動，確保研磨質量。

前后滑軌

前后滑軌系統由線性滑軌、精密滾珠螺桿 與高精度AC伺服馬達所組成，提供高扭 力、高速度
