重切削立式加工中心機

重切削立式加工中心機

專為大型工件之高產能加工應用體現堅實高精度之工藝設計

QP硬軌系列加工中心機，X/Y/Z三軸硬軌，表面硬化熱處理及精密研磨而成。硬軌表面貼附Turcite-B 并施以手工鏟花，并配備預拉之C3螺桿使行程更順暢。此系列包含Y軸之四線硬軌，此設計可確保結構最佳剛性并可減少工作臺之懸墜問題。主軸錐度#50， 18.5kW兩段式齒輪主軸驅動最高可產生62kg/m扭力，可滿足大部分堅硬材質之加工條件。主體高質量鑄件搭配肋型結構及大跨距底座提供絕佳的支撐及阻尼特性。

浮動式松刀系統之特別設計，提供省力的刀具替換，使軸承不需承受額外的壓力并可吸收松刀時產生的力量；此設計可延長主軸軸承壽命，保持穩定精度且使運作速度更快更順暢。

使用之控制器為FANUC 0iM，此控制器配有AICC高速加工輪廓控制40單節，控制器前置記憶卡所使用的PCMCIA端口。

        超剛性結構及高精度表現之QP硬軌系列，非常適用于重切削加工產業并提供高效產能。

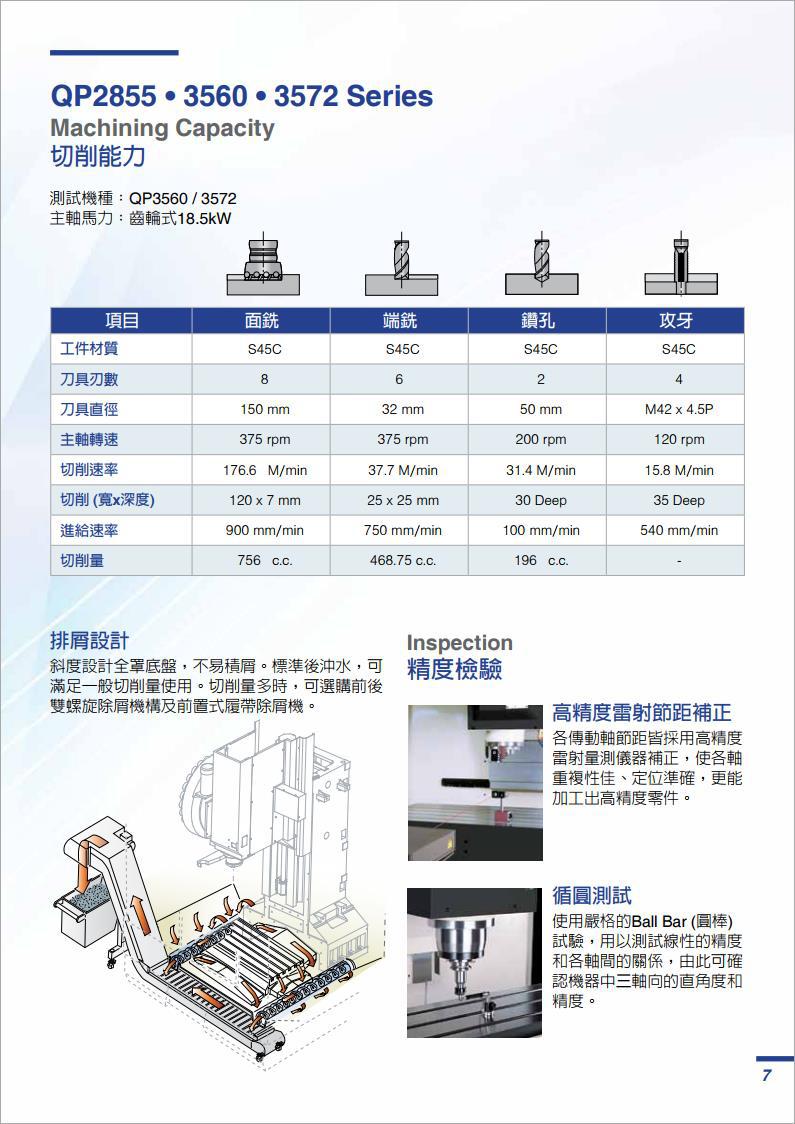

QP2855 ? 3560 ? 3572 Series

加工范圍(長x寬x 高)：可達 1,850 x 835 x 942mm

工作臺至地面距離：可達965mm

最大加工重量：2,500kg

X/Y/Z軸行程：可達 1,850 / 900 / 762mm

主軸轉速：皮帶式 6,000rpm / 皮帶式 8,000rpm (選配)

刀具數量：凸輪式 24把刀 / 鏈條式 32把刀

主軸馬達：可達22kW

主軸錐度：#40 / #50

控制器：FANUC 0iM / SIEMENS 828D (ShopMill應用軟件)

HEIDENHAIN TNC640 HSC
